TMR-OPT01智能場景面板
TMR-OPT01智能場景面板
TMR-OPT01智能場景面板
TMR-OPT01智能場景面板
TMR-OPT01智能場景面板
TMR-OPT01智能場景面板
TMR-OPT01智能場景面板
TMR-OPT01智能場景面板

TMR-OPT01智能場景面板

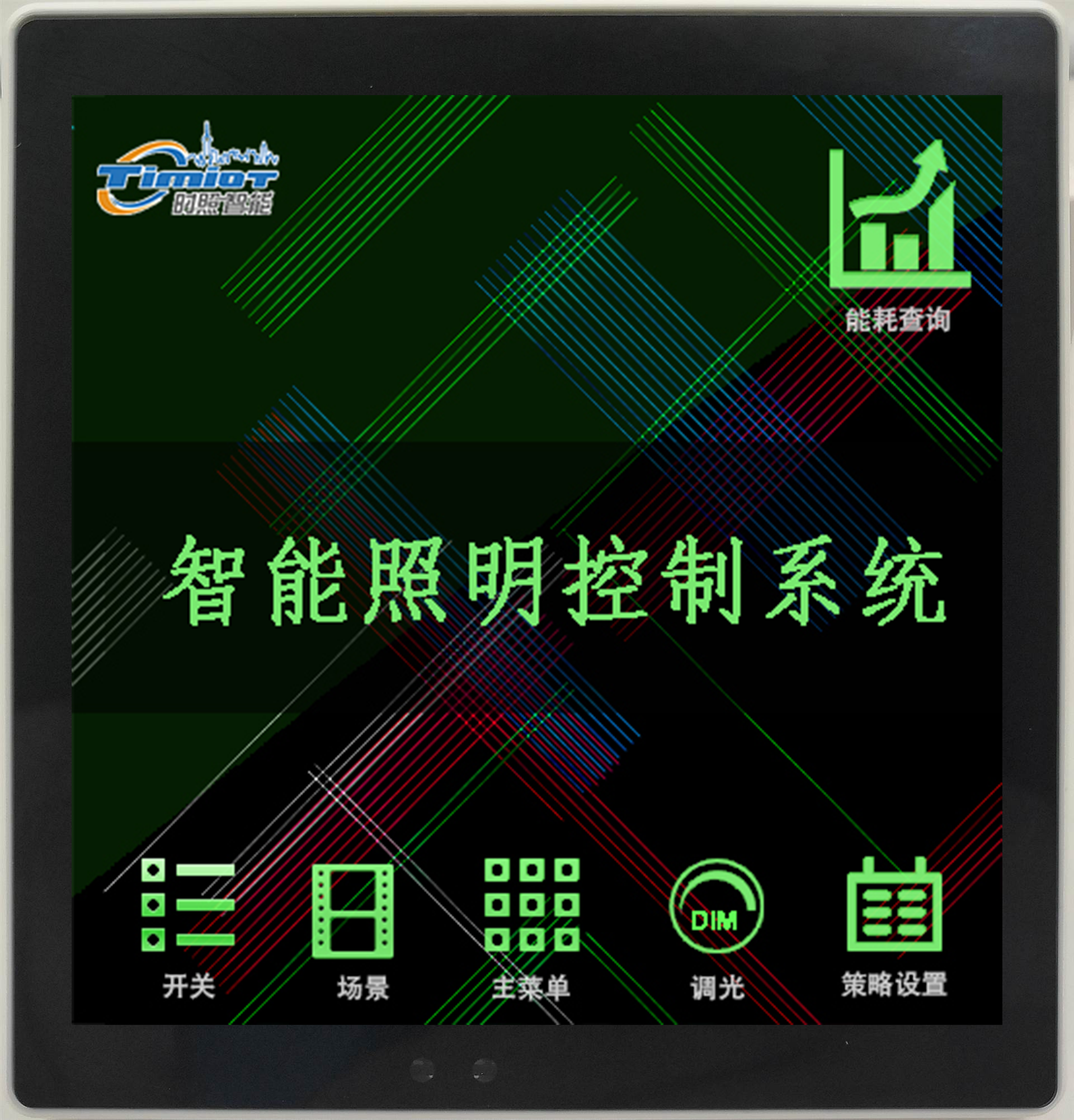

TMR-OPT01場景面板是一個可為工廠、車間、酒店、餐廳、學校、醫院、影劇院、商場、體育館、廠房等照明系統提供智能化控制的全彩觸摸屏操作面板
詳情規格參數資料下載

產品功能概述

TMR-OPT01智能場景面板是一個可為企業、賓館、公寓、酒店、餐廳、商場、醫院、學校、影劇院、體育館、廠房等照明系統提供智能化控制的全彩觸摸屏操作面板。與安裝在配電箱內的照明控制模塊,采用HPLC寬帶電力載波通訊方式,與HPLC智能照明節能網關、回路控制模塊、HPLC單雙燈控制器及它各類傳感器等組合起來就構成了一個完整的智能照明控制系統。


全彩觸控屏主要功能特點:

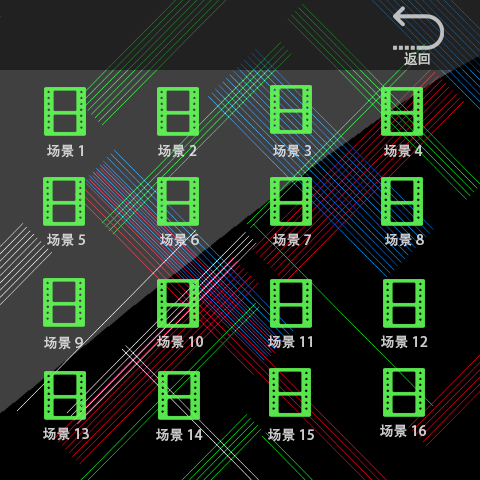

1. 4.3寸真彩電容觸控屏:可最多管理32個照明場景,可對包括對照明燈具實現本地化開、關、調光等操作;

2. 名稱自定義:支持自定義場景模式,讓用戶操作體驗更 直觀,簡便。

3. 免編程,易維護:用戶無需在觸摸屏上編輯復雜邏輯,可在電腦端后臺編輯管理,前端面板只需操作即可實現中小系

統的自動運行,集中管理

4. 多用戶權限管理:理員可進行添加/刪除用戶,配置用戶等級,不同的用戶等級可 進行不同權限的操作。

5. 標準86型底盒安裝:用預埋定制安裝底盒。

6. 設備功能:能實現光照度自動控制,人體感應自動控制,時序控制,天文時鐘 控制等等(需要配套相應控制模塊及傳感器)

7. 俱傳送、執行數據至上/下一層控制器

8. 220V供電,通訊采用HPLC寬帶電力載波通訊,無需額外敷設通訊線

9. 毫秒級響應速度

10. 俱有免電池程式記憶裝置(EEPROM) 可儲存所有操作程式以防止斷電時資料遺失。

11. 俱有擴充FLASH,方便系統升級。

12. 看門狗裝置自動復歸。

產品規格及特性

頁面內容:標準/支持定制

供電方式:220V

消耗功率:1W

屏:TFT 4’真彩觸控屏 480X480

微處理器:ARM系列單片微機

通訊方式:HPLC寬帶電力載波 (國網通訊協議)

通訊頻率:0.781-12Mhz

最大通訊距離:1.2 km

尺寸:86 mm x86 mm x 45 mm

安裝方式:標準電器86盒安裝,墻壁掛式

重量:300 克

使用環境:0 to 70 °C; 10 to 85% RH

儲存環境:-10 to 90 °C; 低于 90% RH

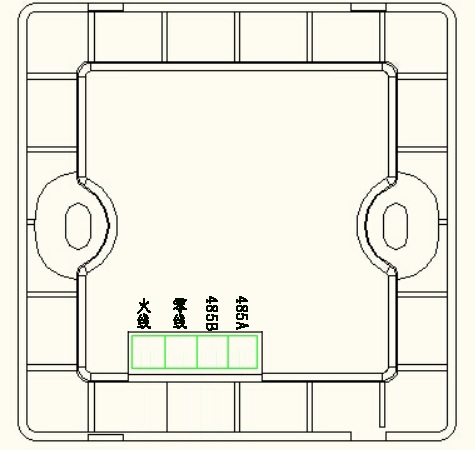

接線示意圖

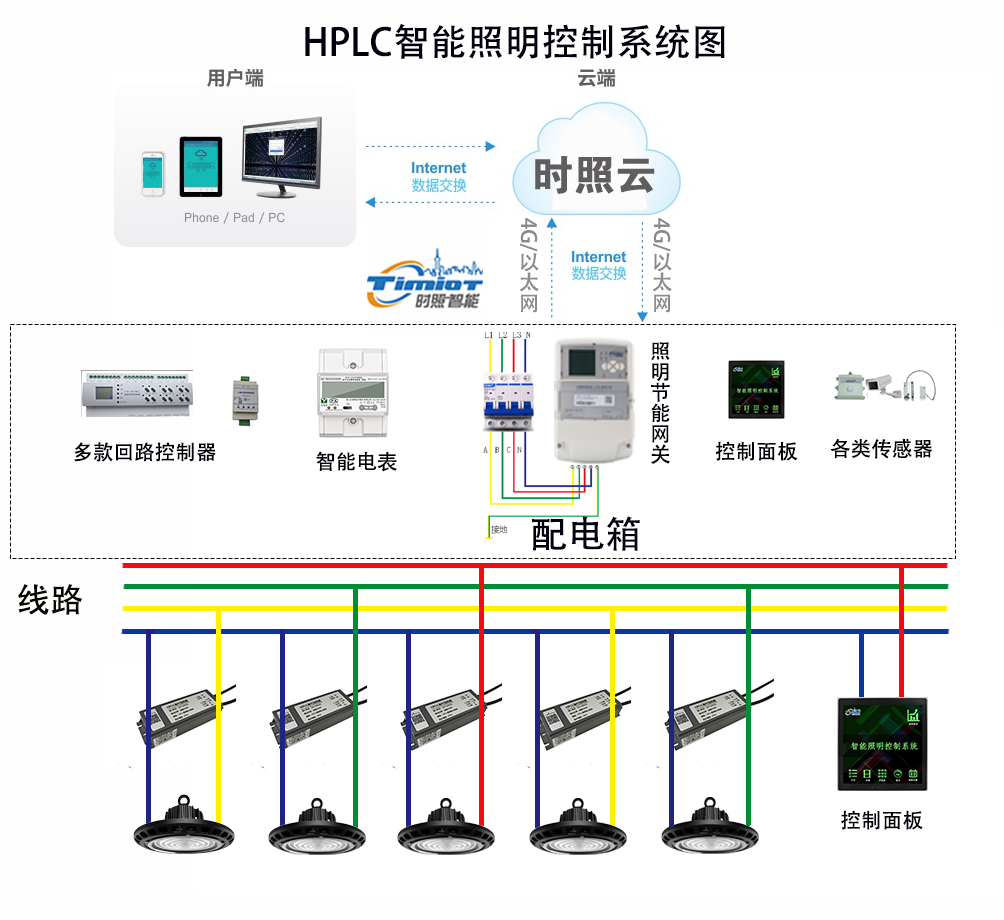

系統結構圖




產品規格及特性

頁面內容:標準/支持定制

供電方式:220V

消耗功率:1W

屏:TFT 4’真彩觸控屏 480X480

微處理器:ARM系列單片微機

通訊方式:HPLC寬帶電力載波 (國網通訊協議)

通訊頻率:0.781-12Mhz

最大通訊距離:1.2 km

尺寸:86 mm x86 mm x 45 mm

安裝方式:標準電器86盒安裝,墻壁掛式

重量:300 克

使用環境:0 to 70 °C; 10 to 85% RH

儲存環境:-10 to 90 °C; 低于 90% RH


接線示意圖


系統結構圖
